Games104第5节记录

Games104第5节记录

四月 11, 2022

光照，材质，着色

在这里插入图片描述

光照

第一个挑战

多样的光

复杂的光照信息

第二个挑战

半球光照和散射信息收集的困难

第三个挑战

任何物体会变成光源

从简单开始

简单的光照解决方案

结果 = 环境光 + 单一光照

环境反射贴图

结果 = 主要光 + 环境光 +环境贴图

Phong光照模型缺陷

能量不守恒

在这里插入图片描述

Phone光照模型会有点像塑料

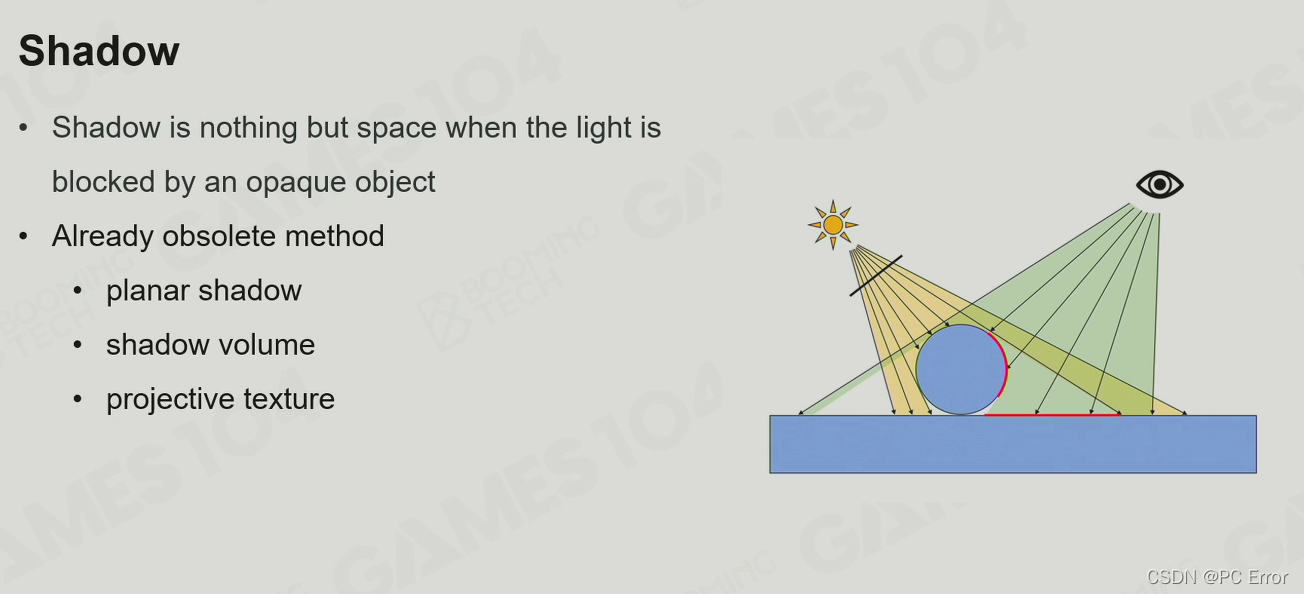

Shadow

在这里插入图片描述

shadow map

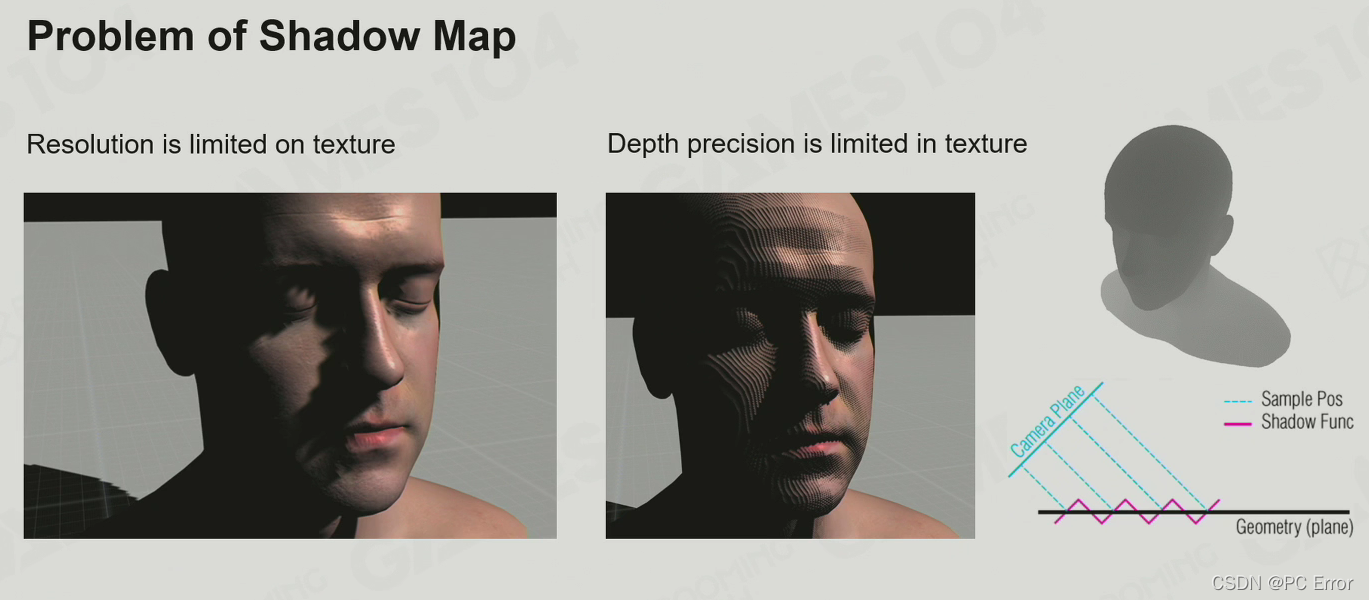

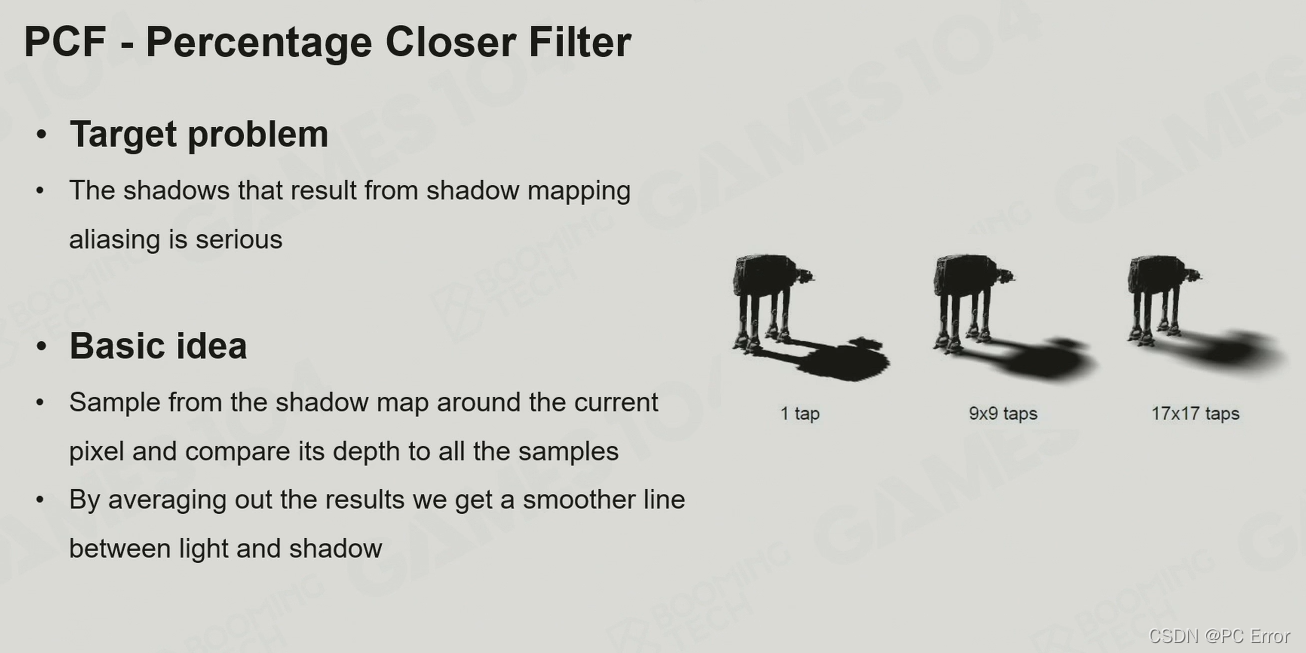

问题

在这里插入图片描述

基础着色解决方案

image-20220411203056074

3A质量

预先计算全局照明

直接光照加间接光照

傅里叶变化

能够提高卷积的效率

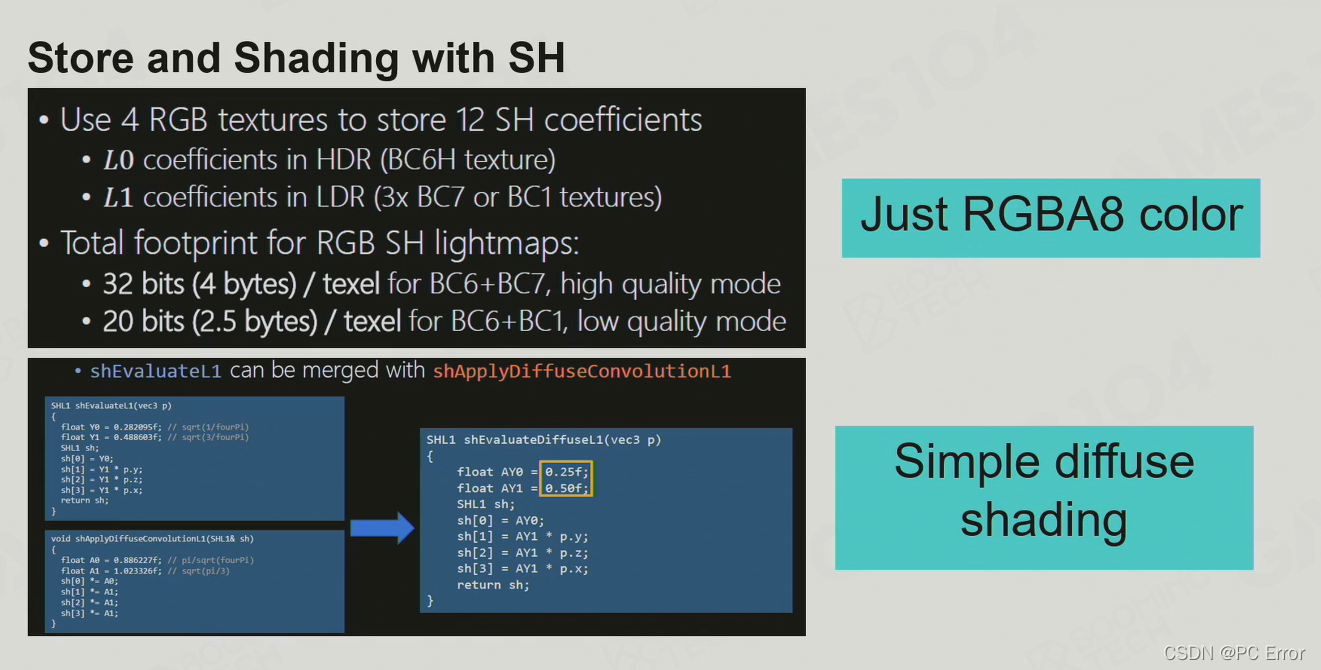

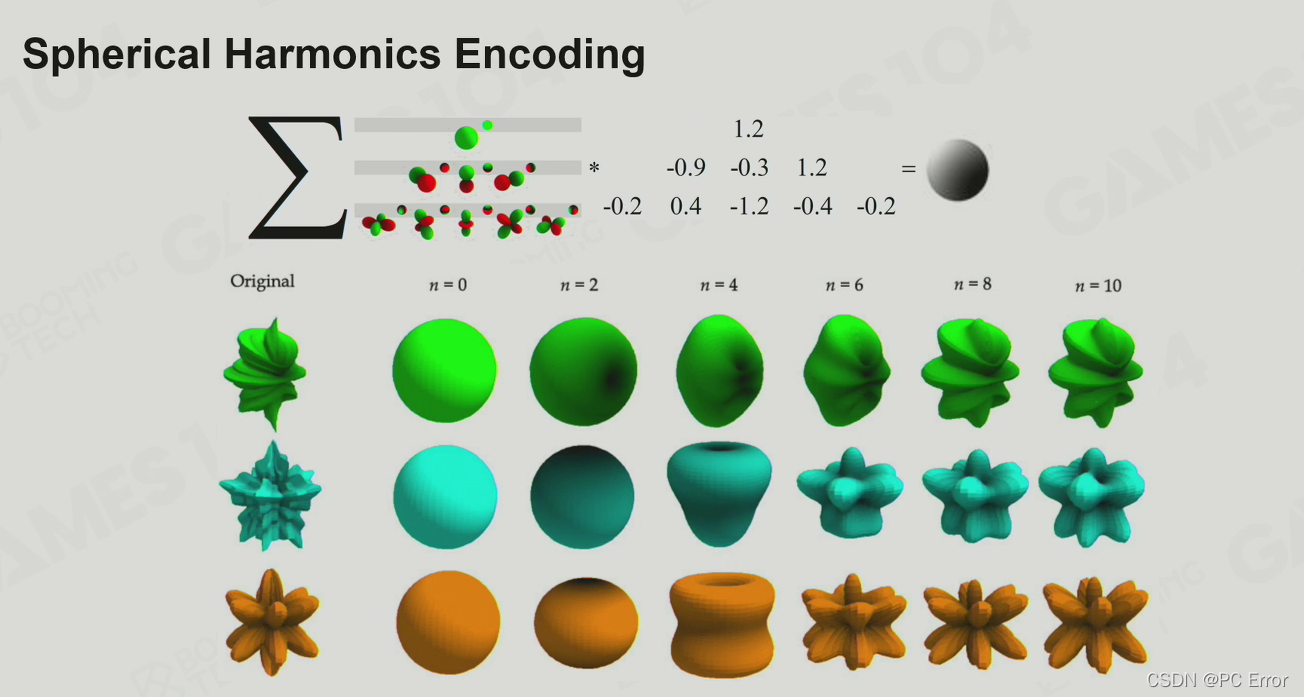

SH（球面谐波）

球面谐函数，一个数学系统，类似于傅里叶变换，但定义在球面上。SH函数通常是在虚数上定义的

在这里插入图片描述

将低频表示出来，一阶就够了

在这里插入图片描述

在这里插入图片描述

光照贴图优化

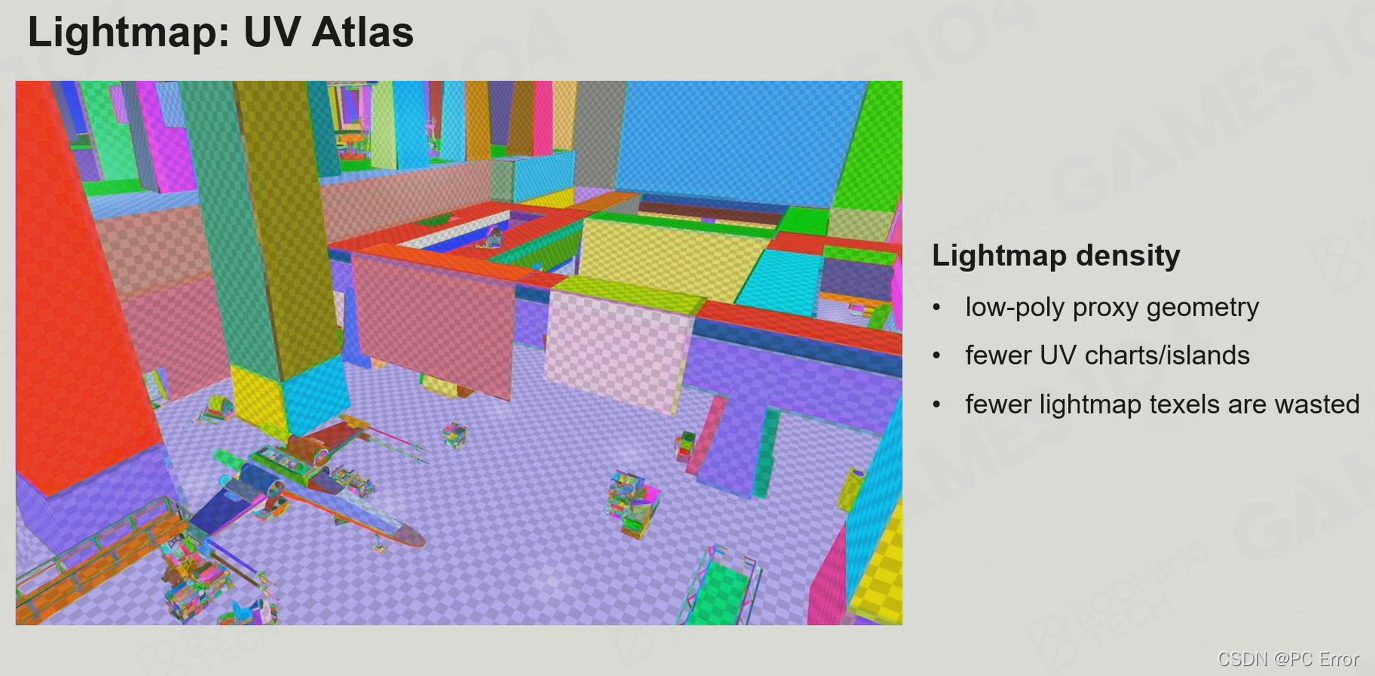

UV Atlas

在这里插入图片描述

Lighting

image-20220411205330810

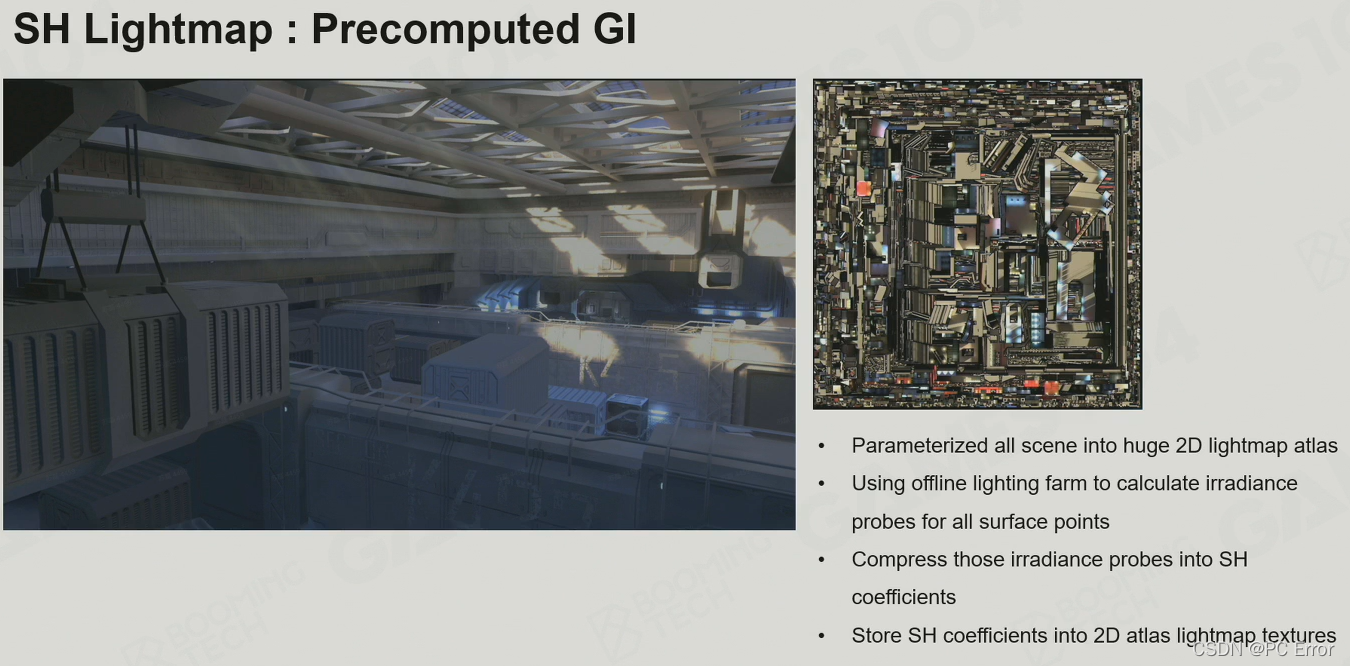

Lightmap

优点

运行时非常高效在环境上烘烤Gl的很多细节

缺点

长时间和昂贵的预计算(灯光地图农场)只能处理静态场景和静态灯光封装和GPU的存储成本

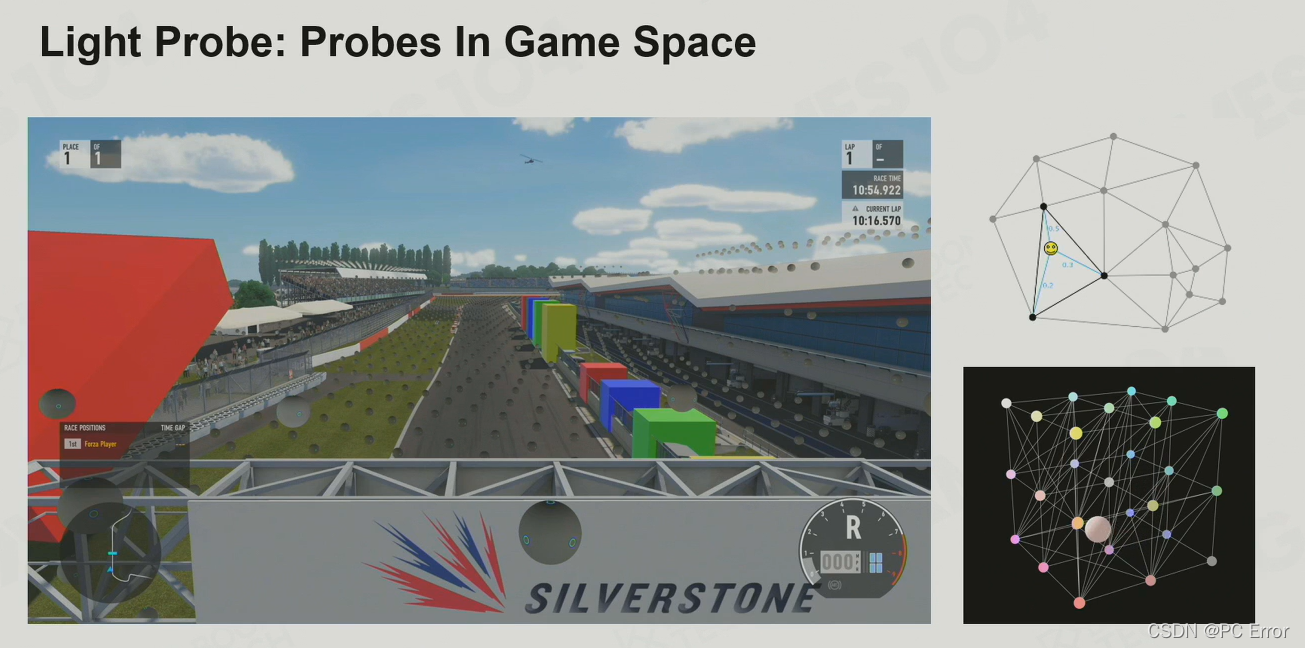

光照探针

在这里插入图片描述

光照点生成

尽量自动生成

反射探针

高质量立体贴图

光探头+反射探头混合

优点

运行时非常高效可以应用于静态和动态对象吗处理漫反射和镜面阴影

缺点

一堆SH光探测器需要预先计算不能处理gl的细节，比如重叠结构上的软阴影

PBR

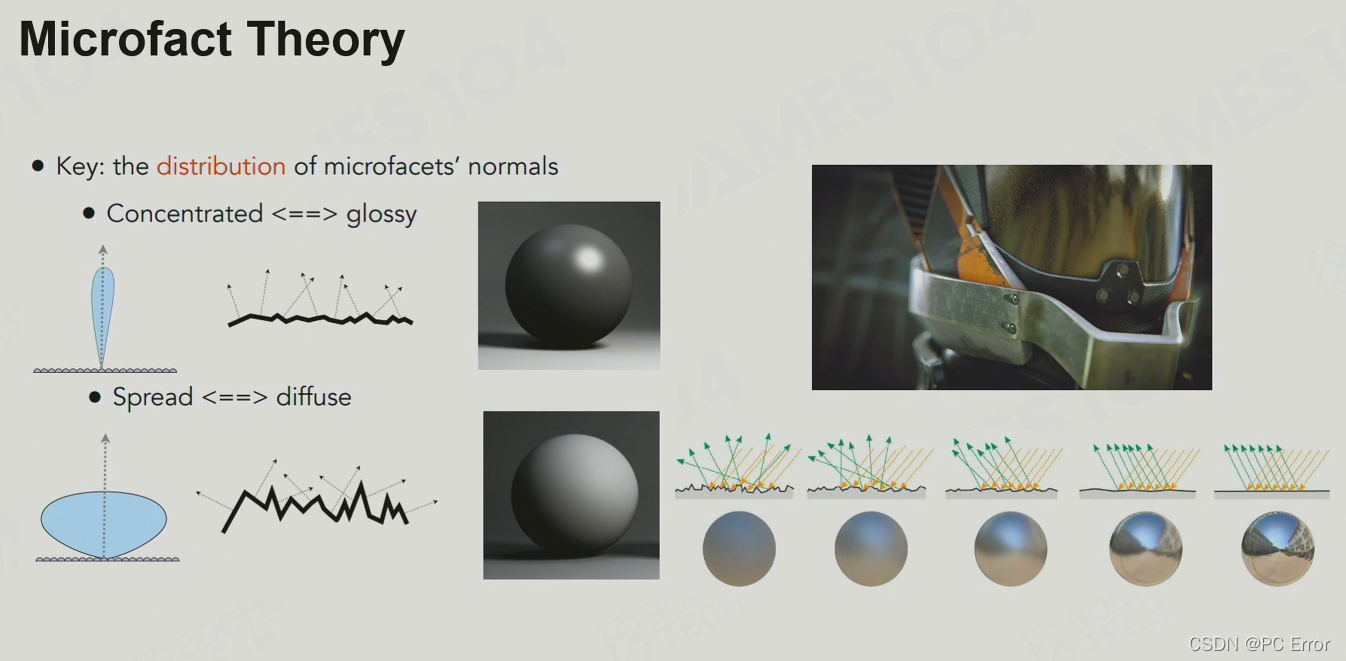

微平面理论

在这里插入图片描述

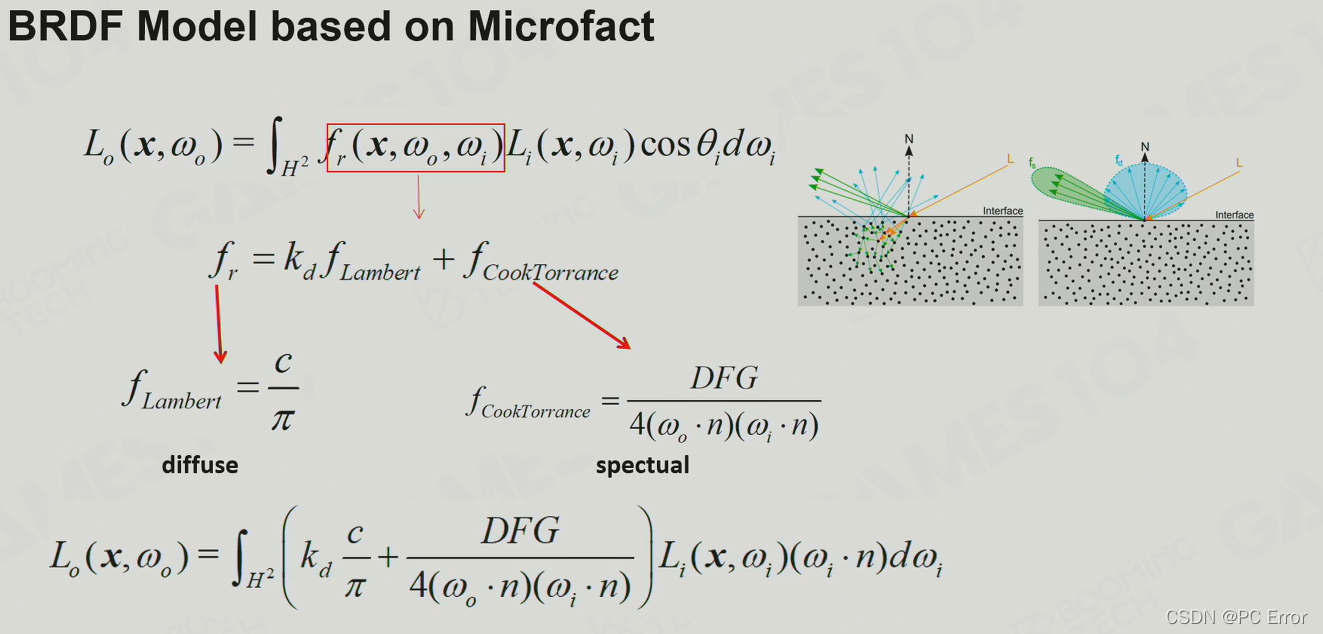

BRDF

在这里插入图片描述

DFG

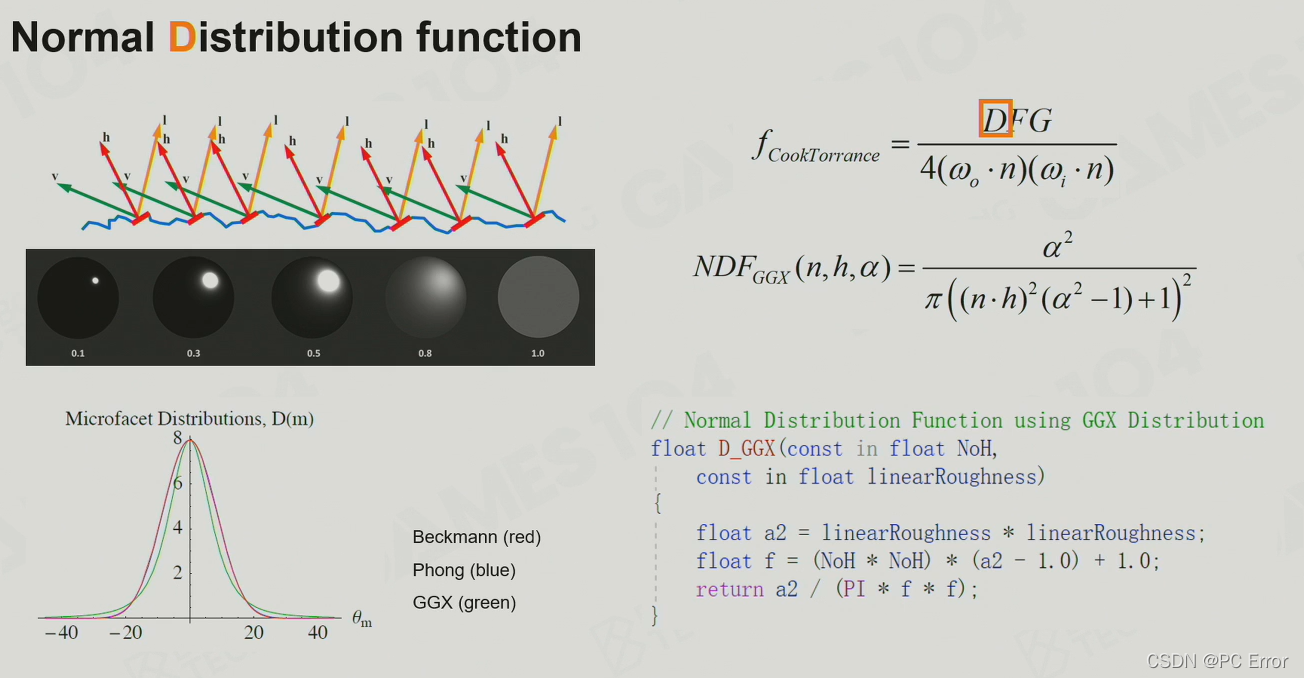

D

在这里插入图片描述

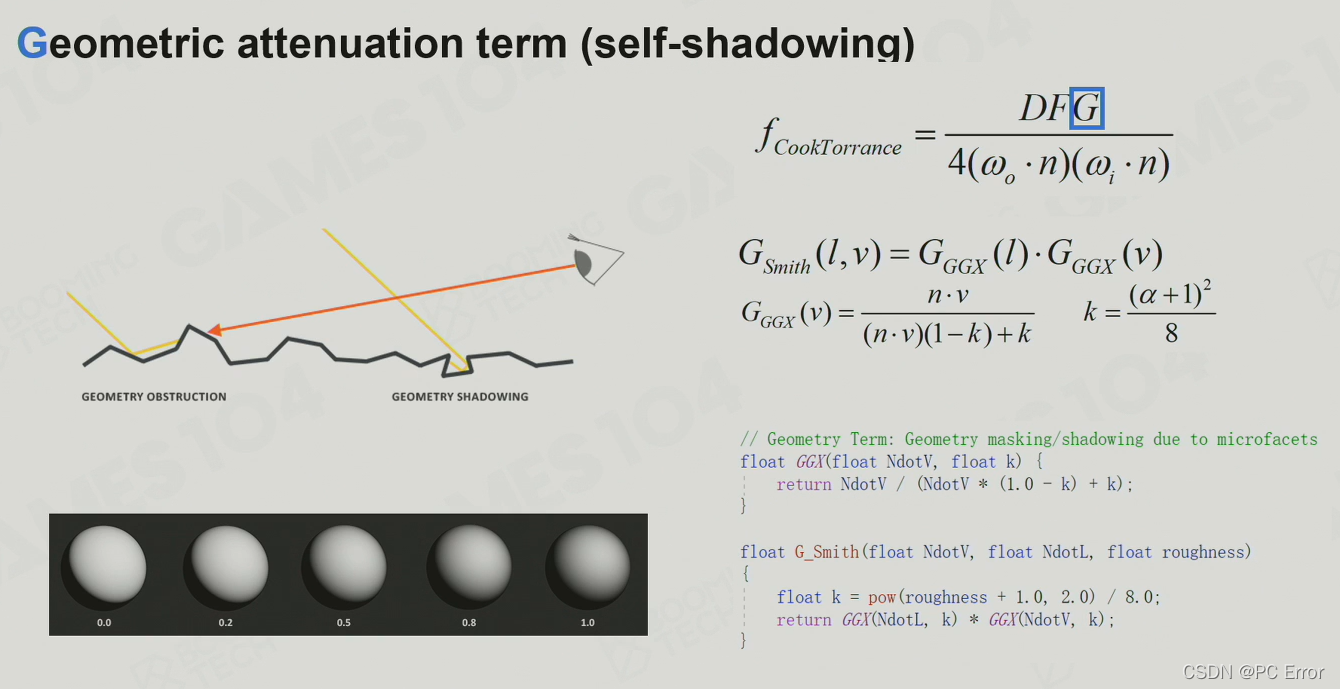

G

在这里插入图片描述

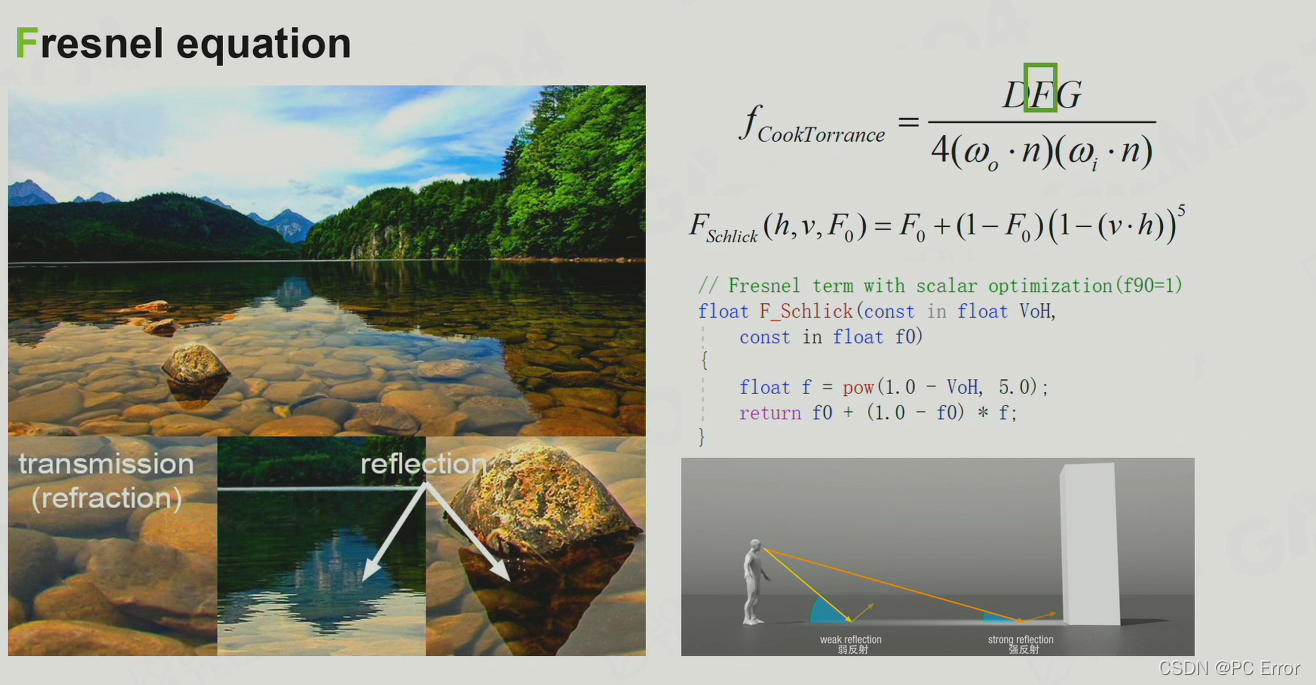

F

在这里插入图片描述

在这里插入图片描述

迪士尼

在这里插入图片描述

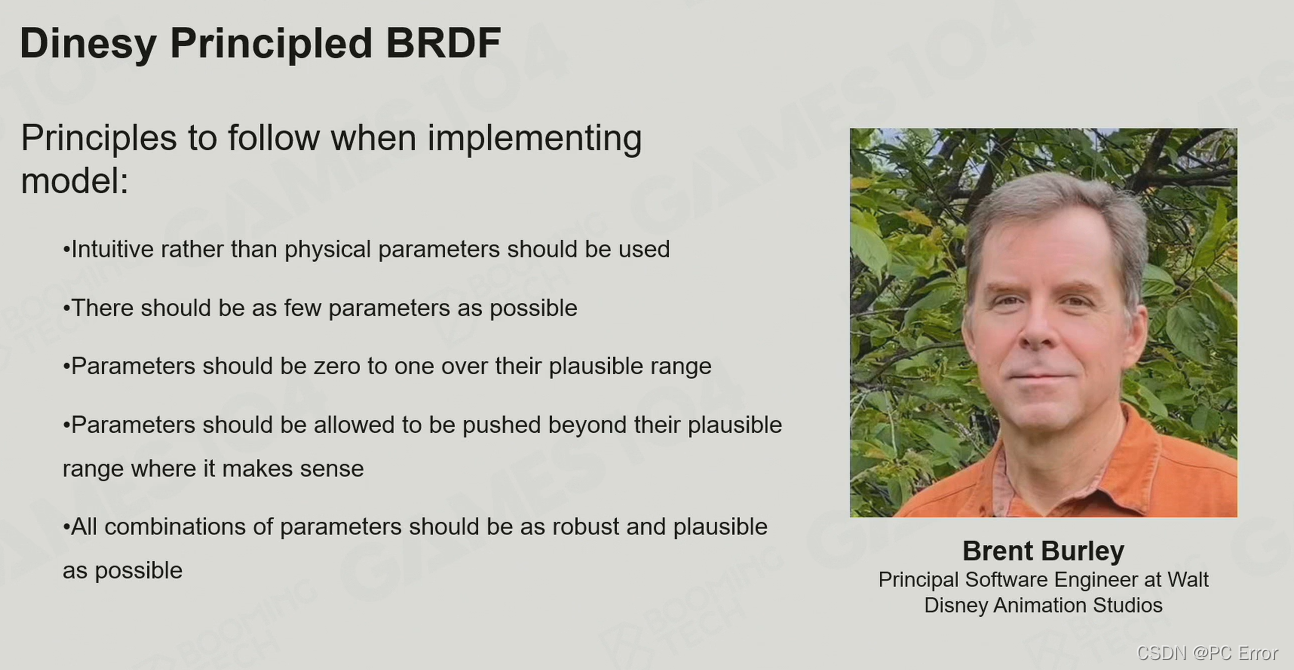

Dinesy原则

BRDF执行模型时应遵循的原则:

•应使用直观而非物理参数

•参数越少越好

•参数应该在合理范围内为0到1

•应该允许参数超出其合理范围

•所有参数的组合应该尽可能地稳健和合理

迪士尼材质参数

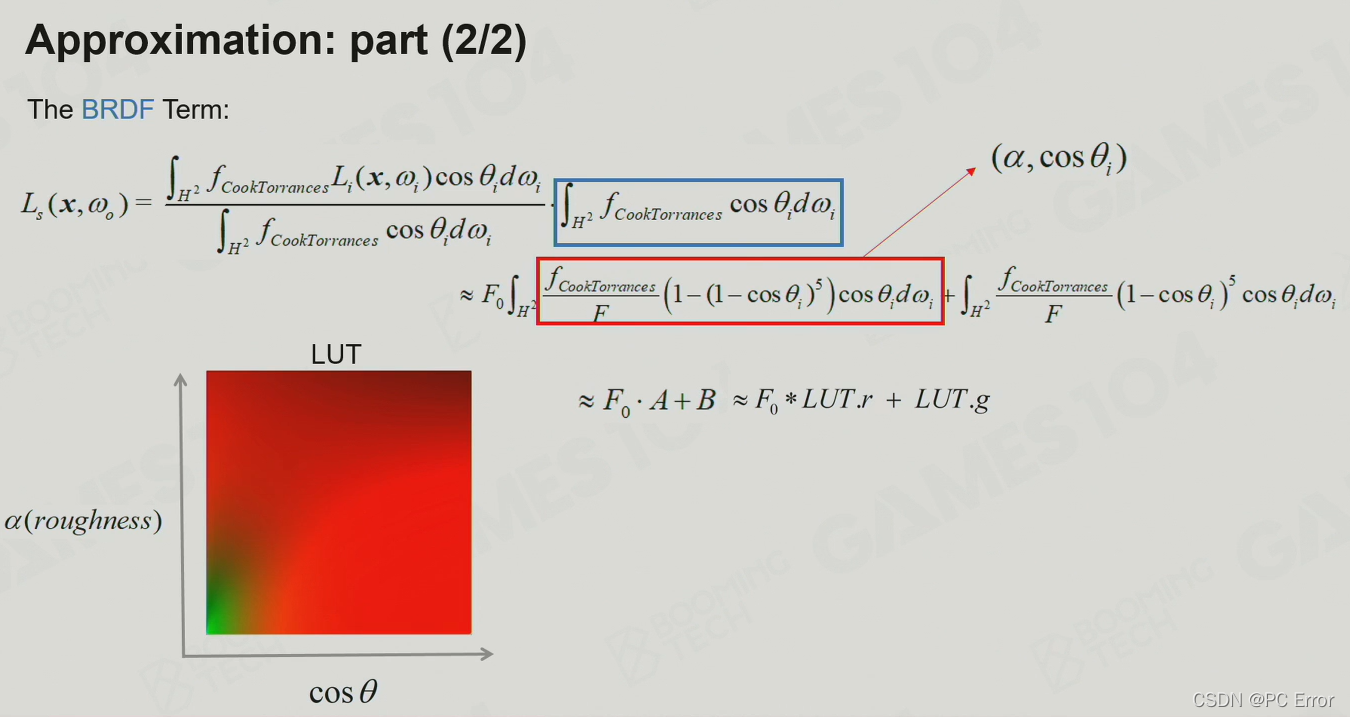

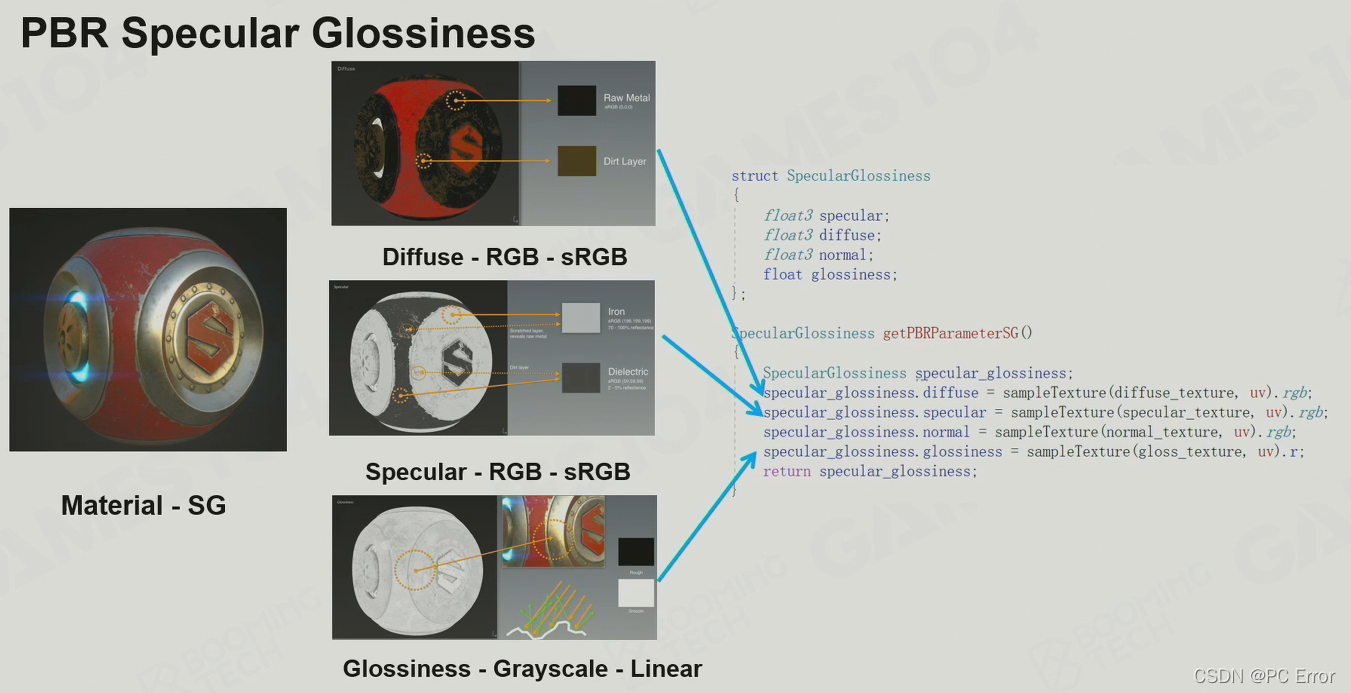

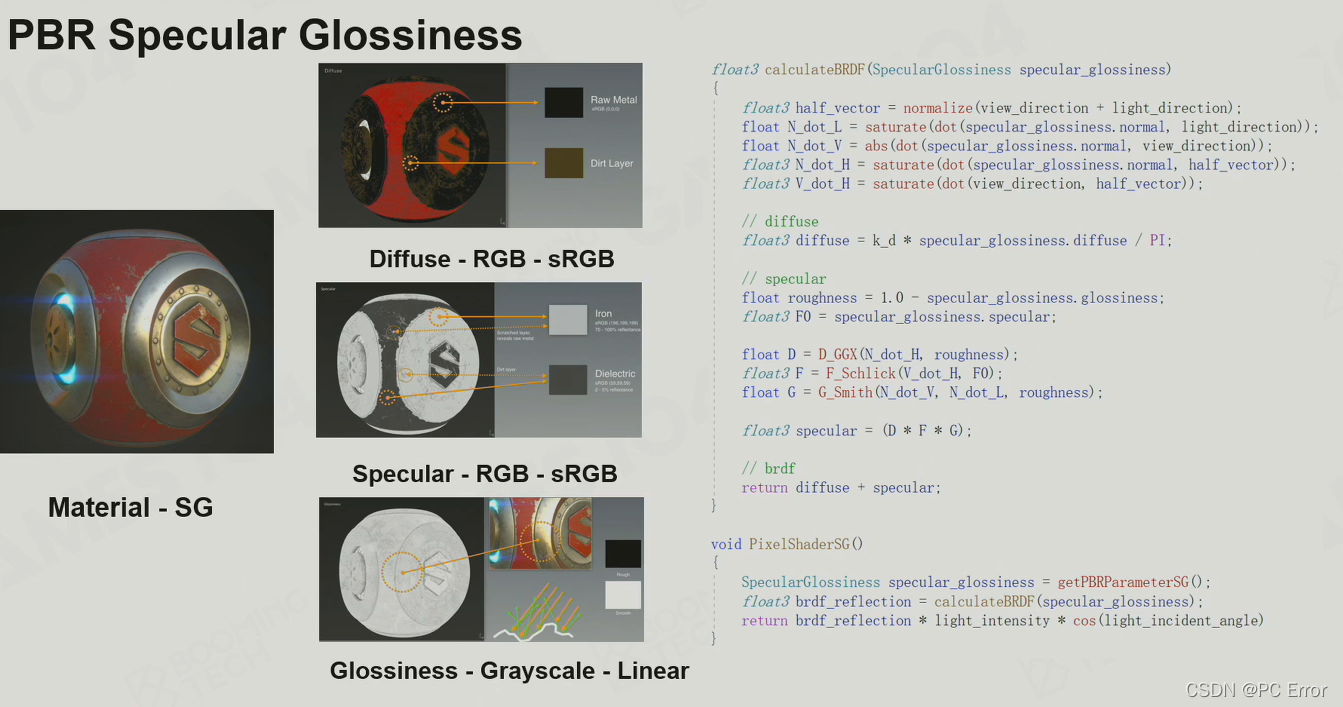

PBR镜面光泽

在这里插入图片描述

在这里插入图片描述

非金属尽量不使用菲涅尔，金属用菲涅尔

在这里插入图片描述

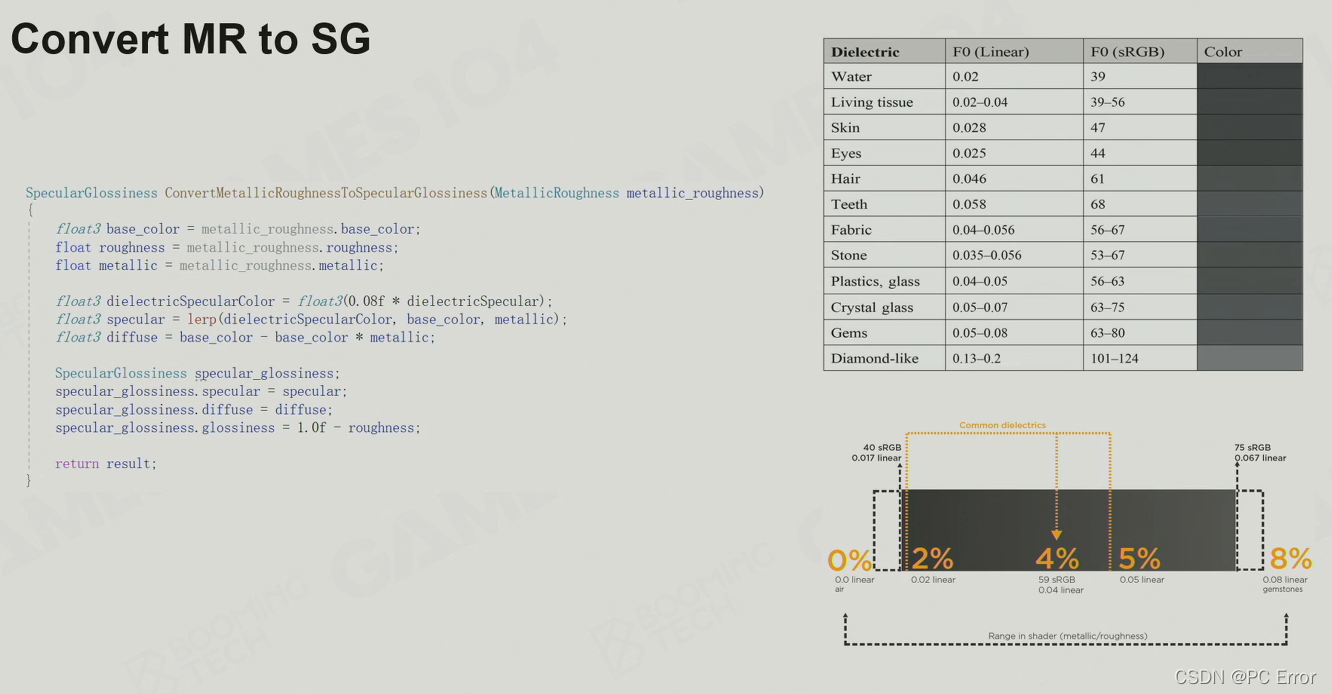

MR会有白边

在这里插入图片描述

在这里插入图片描述

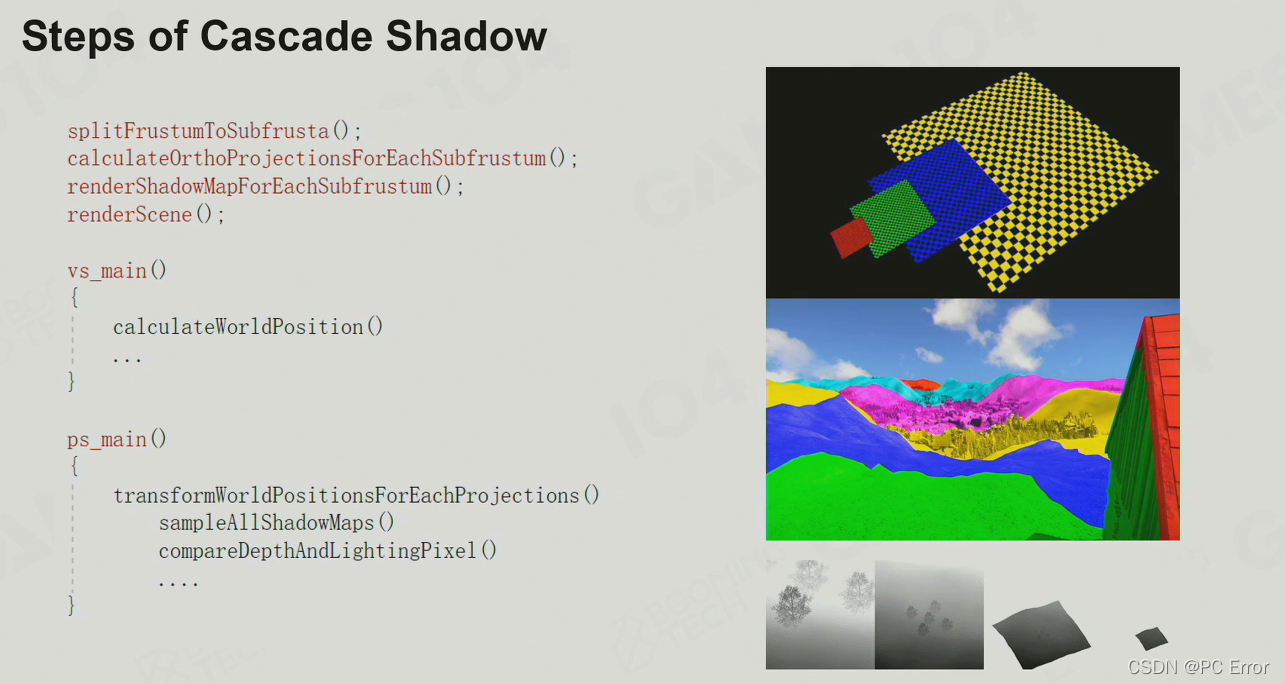

《大世界》和《阶梯阴影》

将截锥分割成多个截锥

为每个子截锥渲染阴影地图

然后像素着色器从最接近所需分辨率的地图中采样

在这里插入图片描述

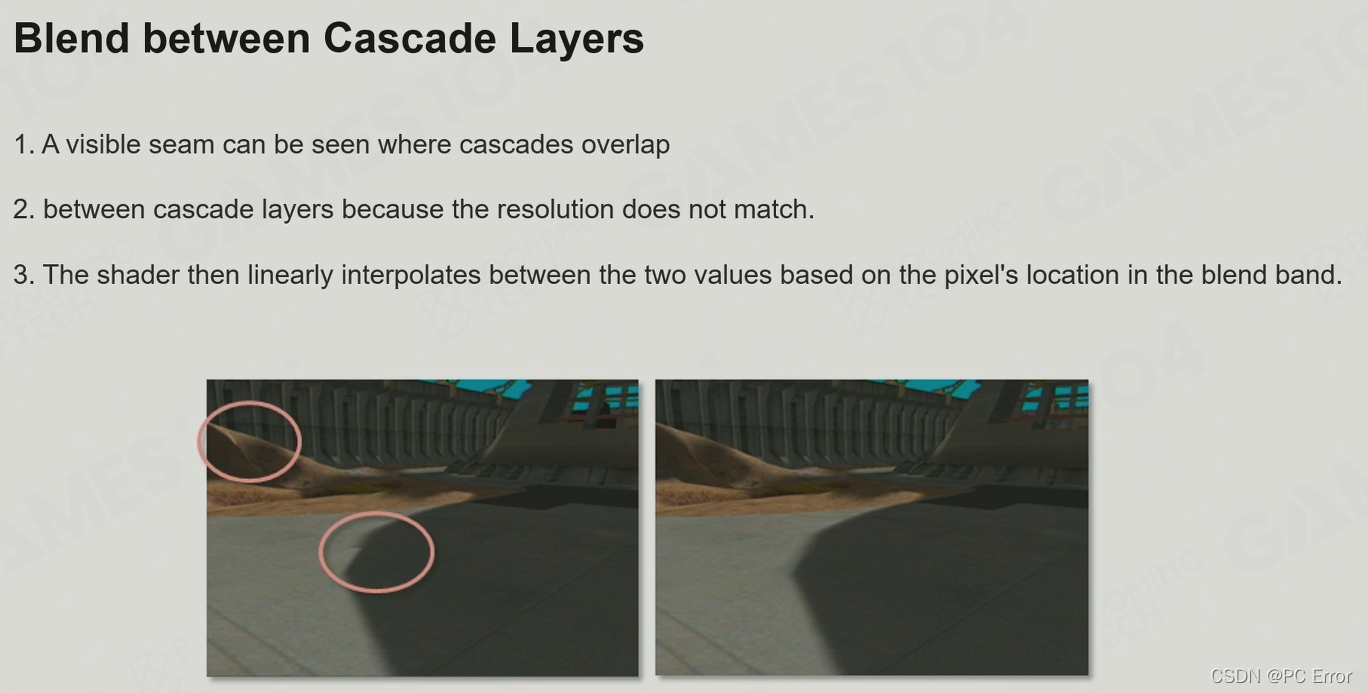

级联层之间的混合1. 在级联重叠的地方可以看到可见的接缝2. 级联层之间，因为分辨率不匹配。3.然后着色器根据像素在混合带中的位置在这两个值之间线性插值。

在这里插入图片描述

Cascade Shadow的利弊

优点

最好的方法与普遍的阴影错误

:透视混叠快速生成深度图，3倍时，深度写入只能提供相当好的结果

缺点

几乎不可能产生高质量的区域阴影没有颜色的阴影。半透明的表面投射不透明的阴影

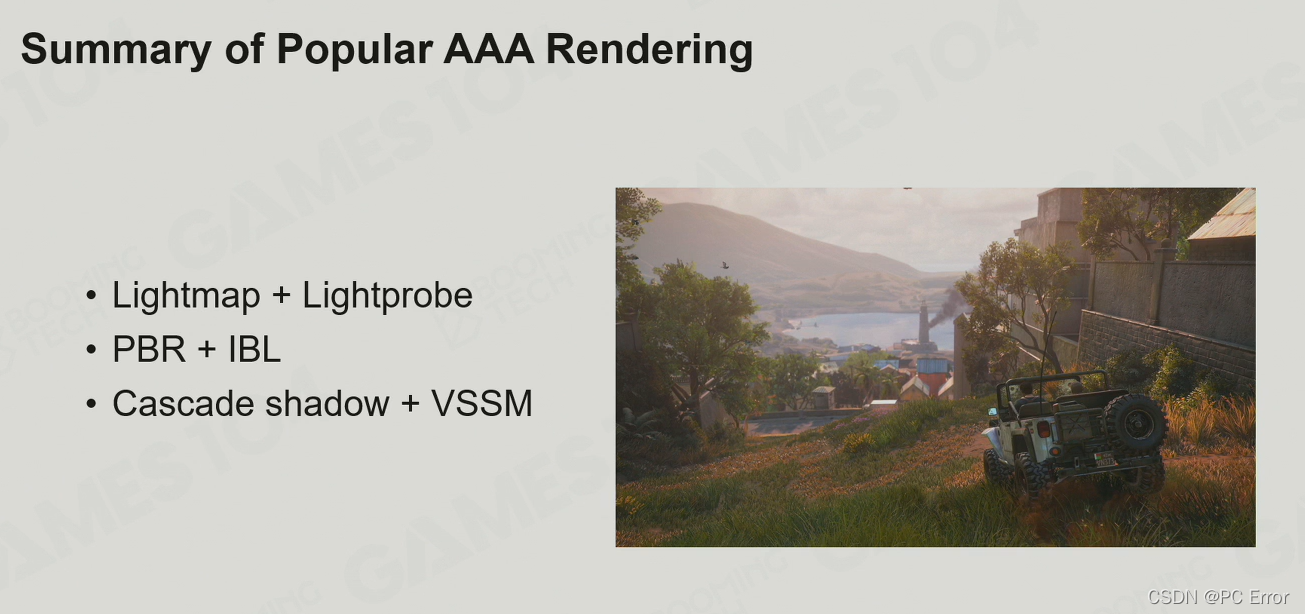

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

GPU的快速发展．

更灵活的新着色器模型计算着色器网状材质．Ray-tracying材质

高性能并行架构翘曲或波浪结构

完全开放的图形API．DirectX 12和Vulkan

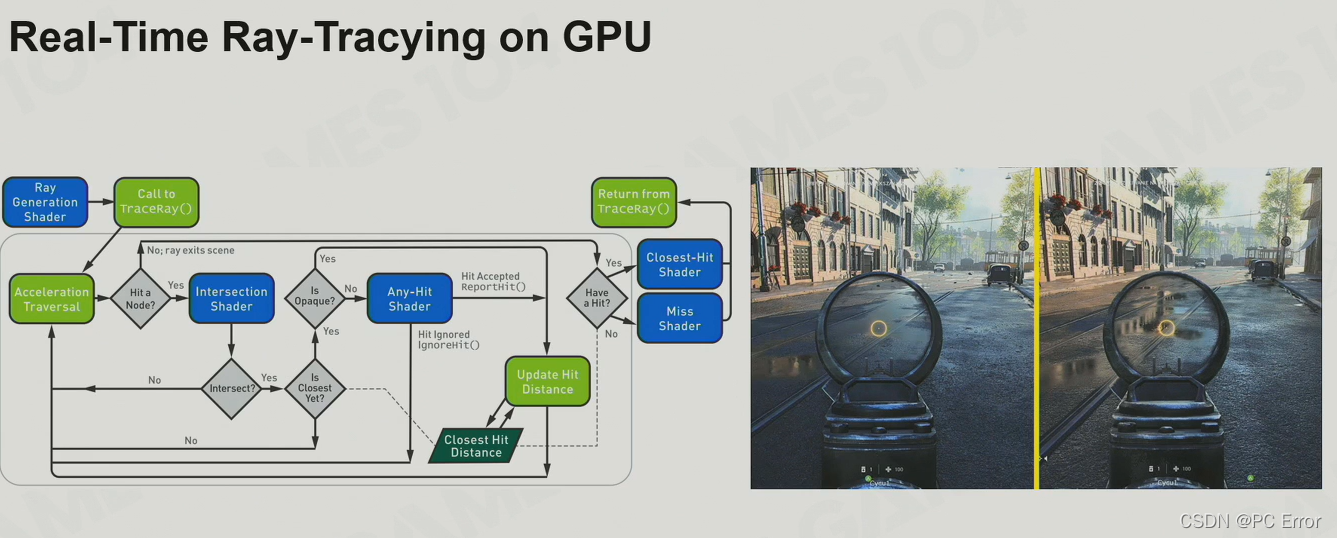

实时光追

在这里插入图片描述

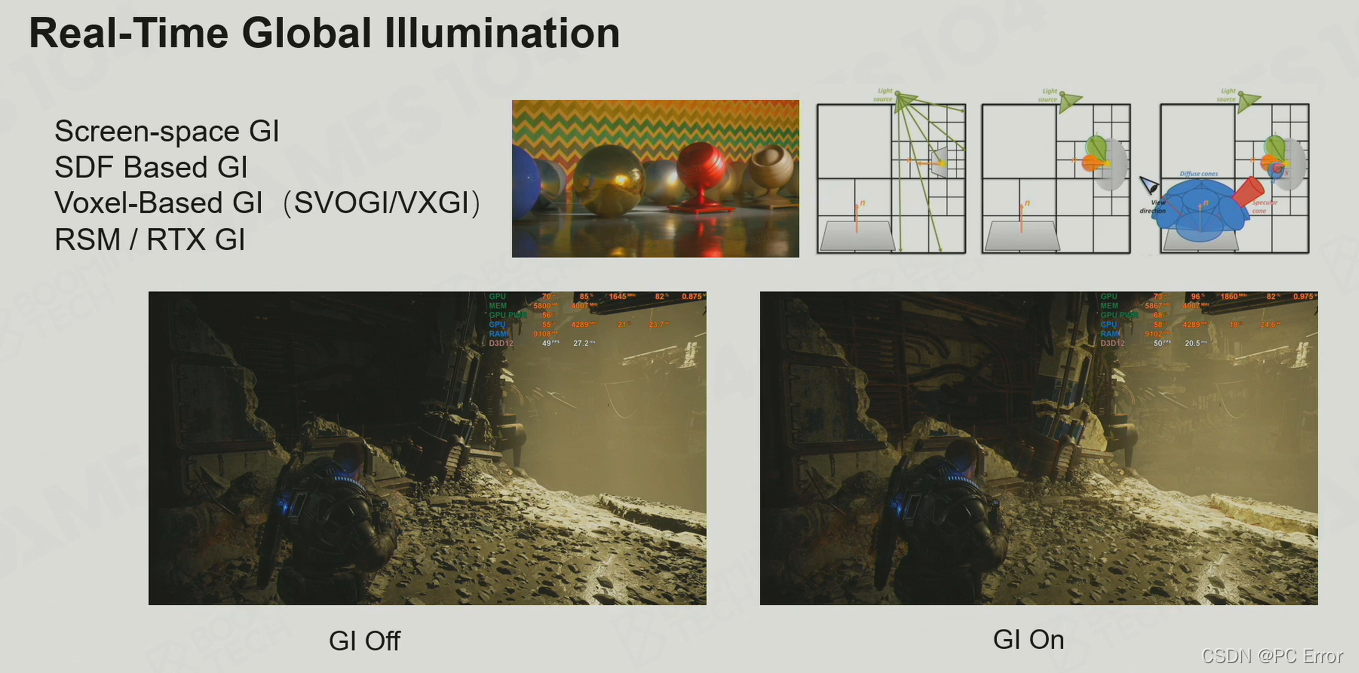

实时全局光照

在这里插入图片描述

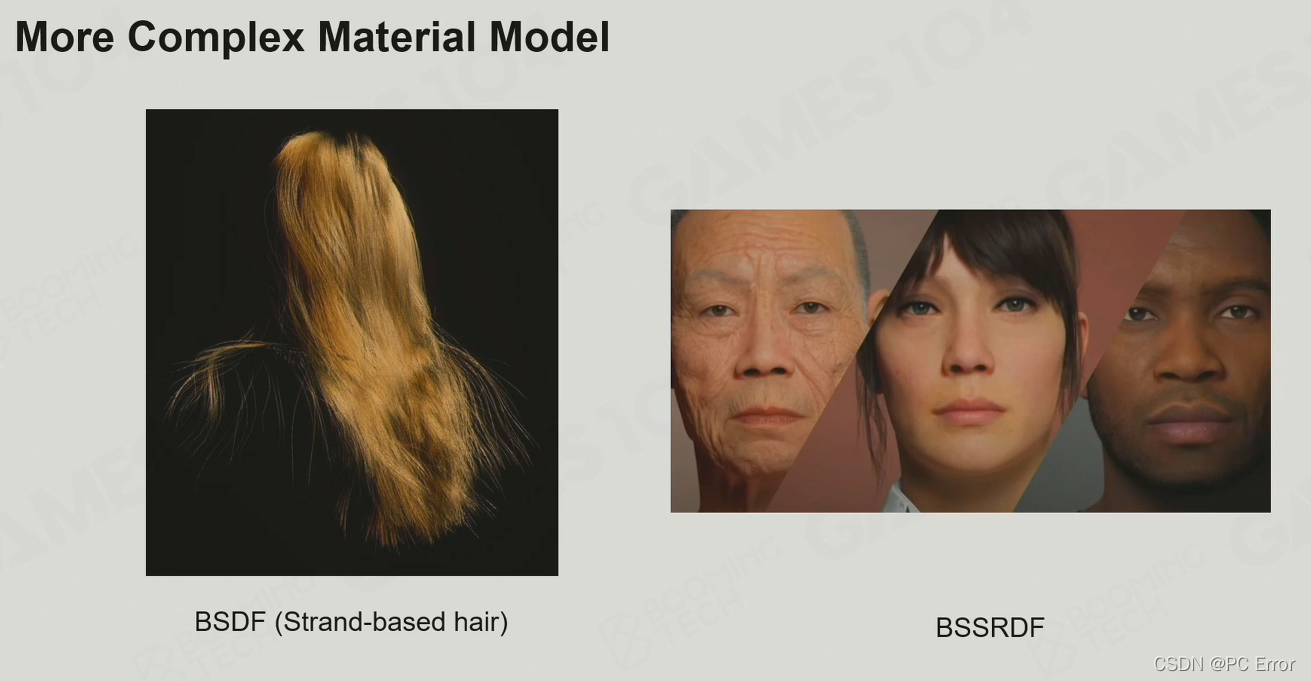

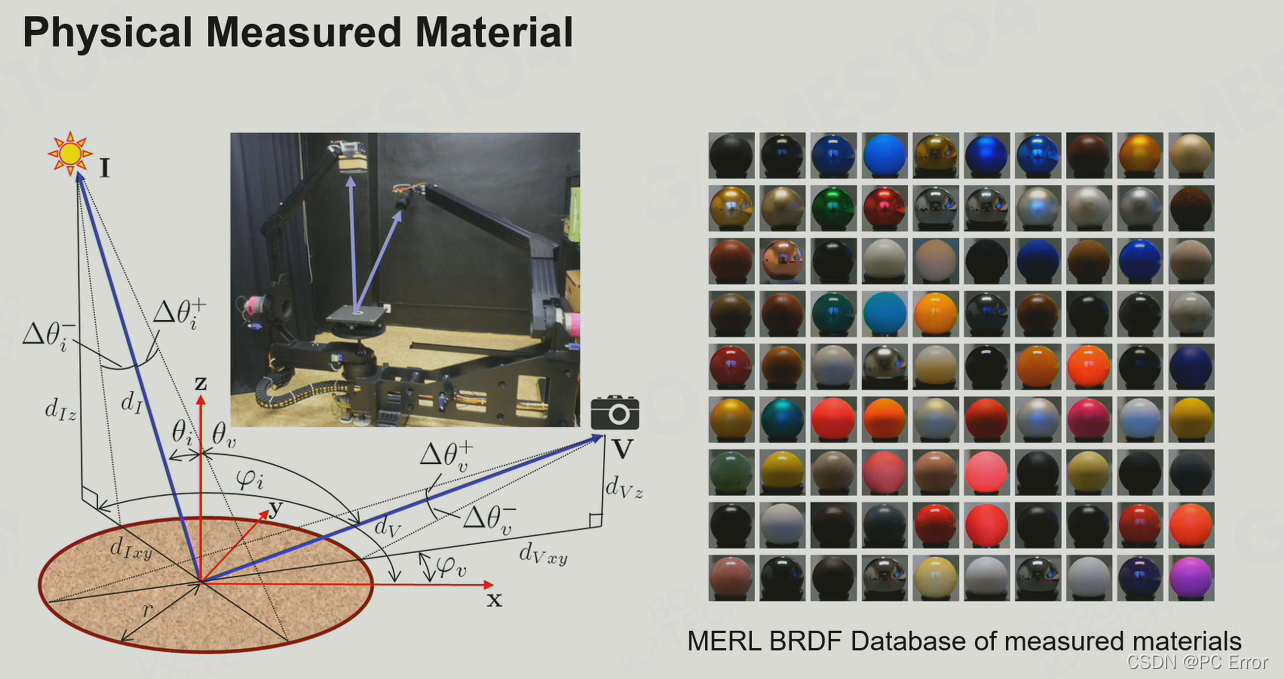

更复杂的材质模型

在这里插入图片描述

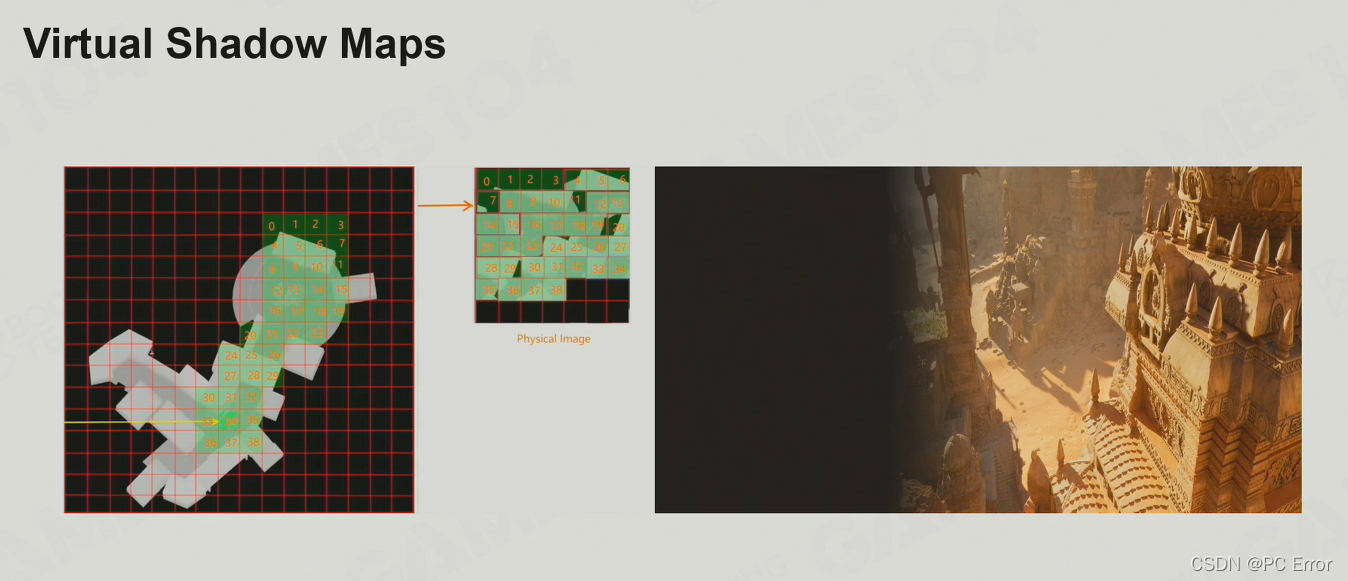

虚拟阴影图

在这里插入图片描述

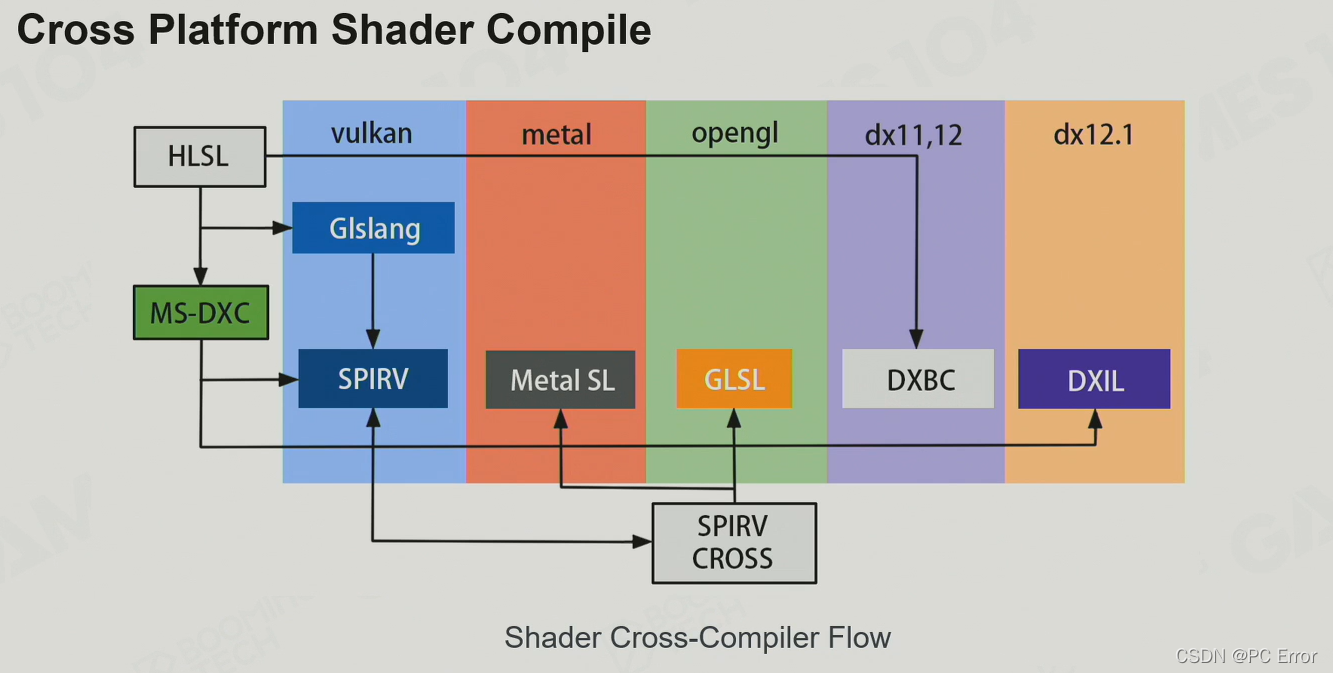

shader管理

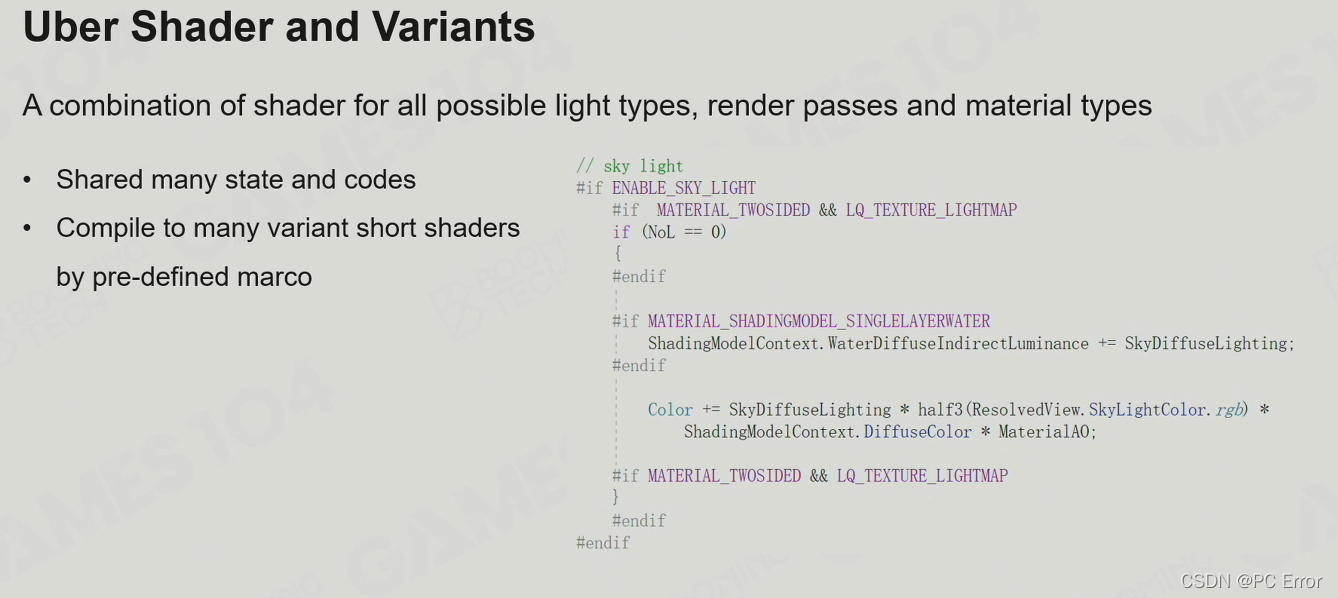

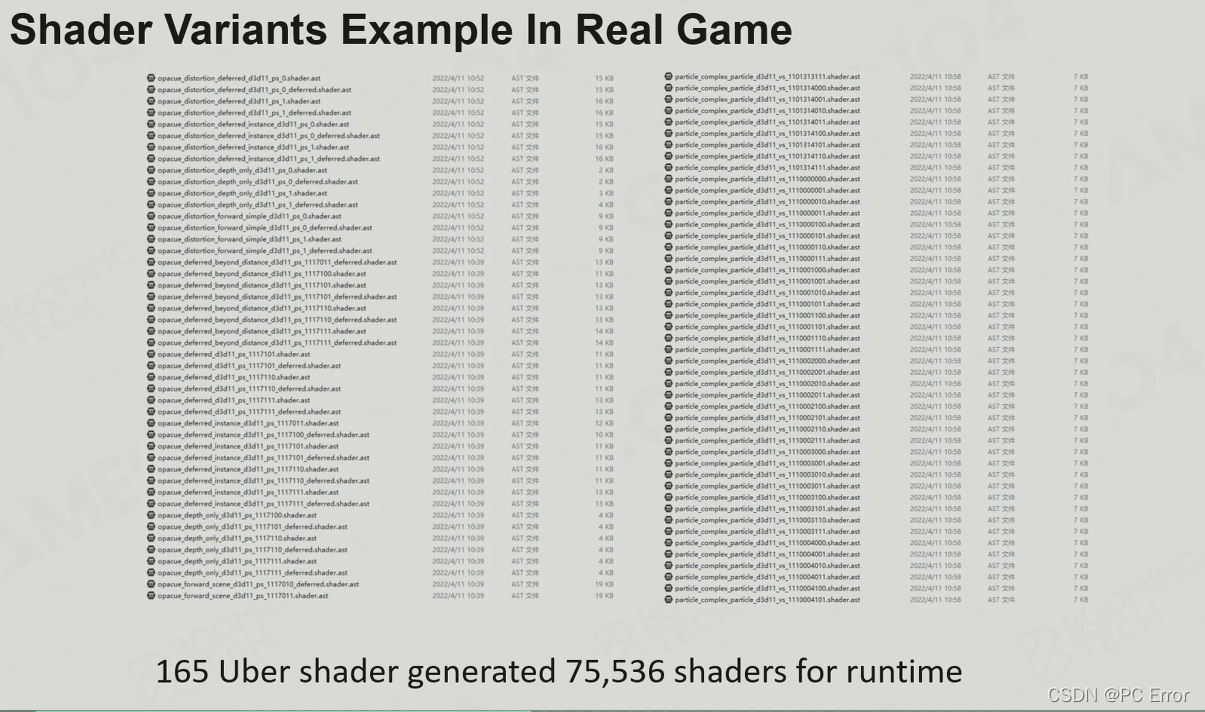

优步着色器和变体

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
